DS-7304/08/16HQH-SH 同轴高清硬盘录像机
模拟录像主机产品概述
产品简介
DS-7300HQH-SH系列嵌入式网络硬盘录像机是海康威视的新一代同轴高清硬盘录像机产品。本系列产品遵循HDTVI标准规范，支持接入HDTVI摄像机，并采用多项IT高新技术，既可本地实现独立高清监控，也可联网组成一套强大的安全防范系统。
DS-7300HQH-SH系列嵌入式网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。
订货型号
型号简称国标型号
DS-7304HQH-SHHIK/DS-7304HQH-SH/-AF-DVR-Ⅱ-A/4-4
DS-7308HQH-SHHIK/DS-7308HQH-SH/-AF-DVR-Ⅱ-A/8-4
DS-7316HQH-SHHIK/DS-7316HQH-SH/-AF-DVR-Ⅱ-A/16-4
功能特性
• 符合HDTVI标准规范，支持HDTVI摄像机接入；
• 最大支持16路1080P高清编码；
• 支持远距离同轴电缆可靠传输；
• 支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p；
• 全新的UI操作界面，支持一键开启录像功能；
• 支持标签定义、查询、回放录像文件；
• 支持智能回放，提高录像回放效率，节约回放录像的时间；
• 支持硬盘配额和硬盘盘组存储模式，可对不同通道分配不同的录像保存容量或周期；
• 支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络传输带宽。
注意：建议使用监控专用硬盘进行数据存储。

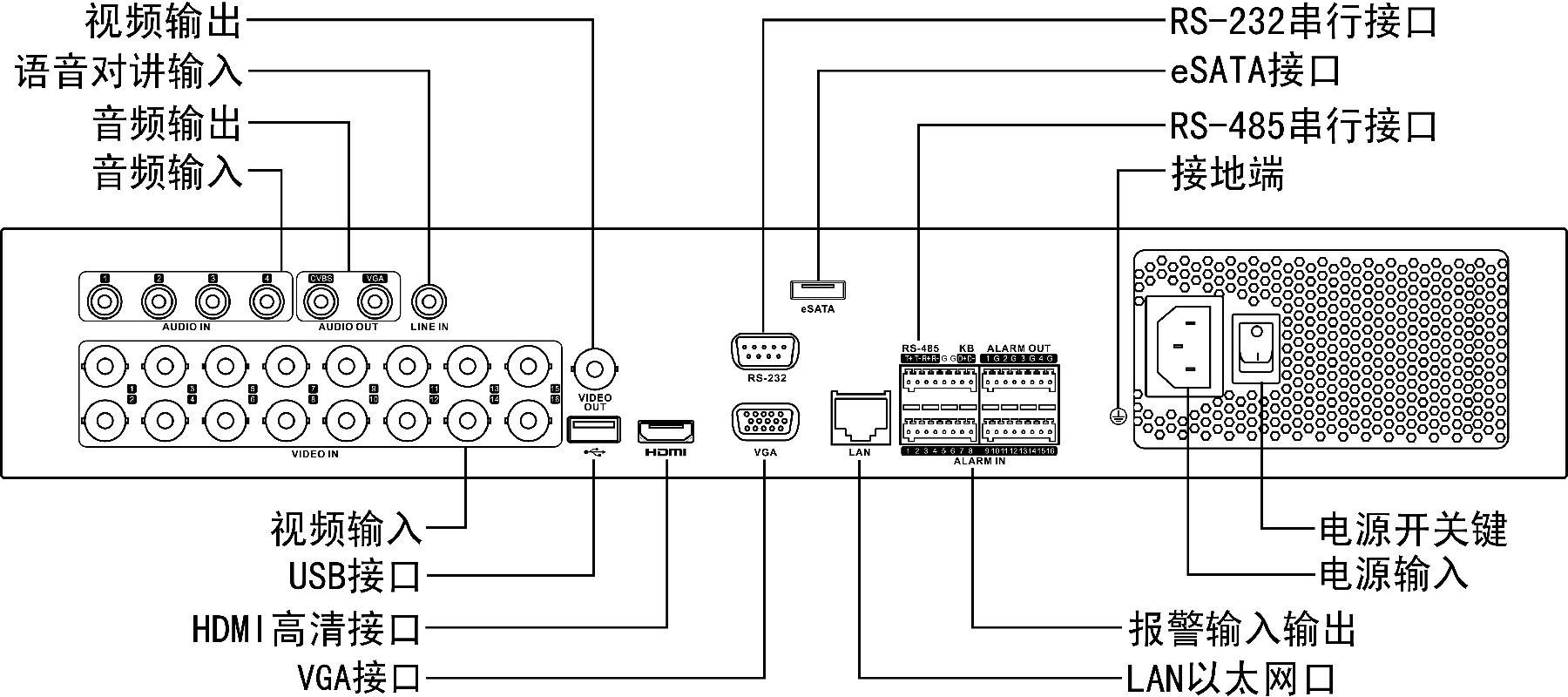

物理接口
DS-7316HQH-SH
注：DS-7304/08HQH-SH与DS-7316HQH-SH后面板类似，具体请以实物为准。

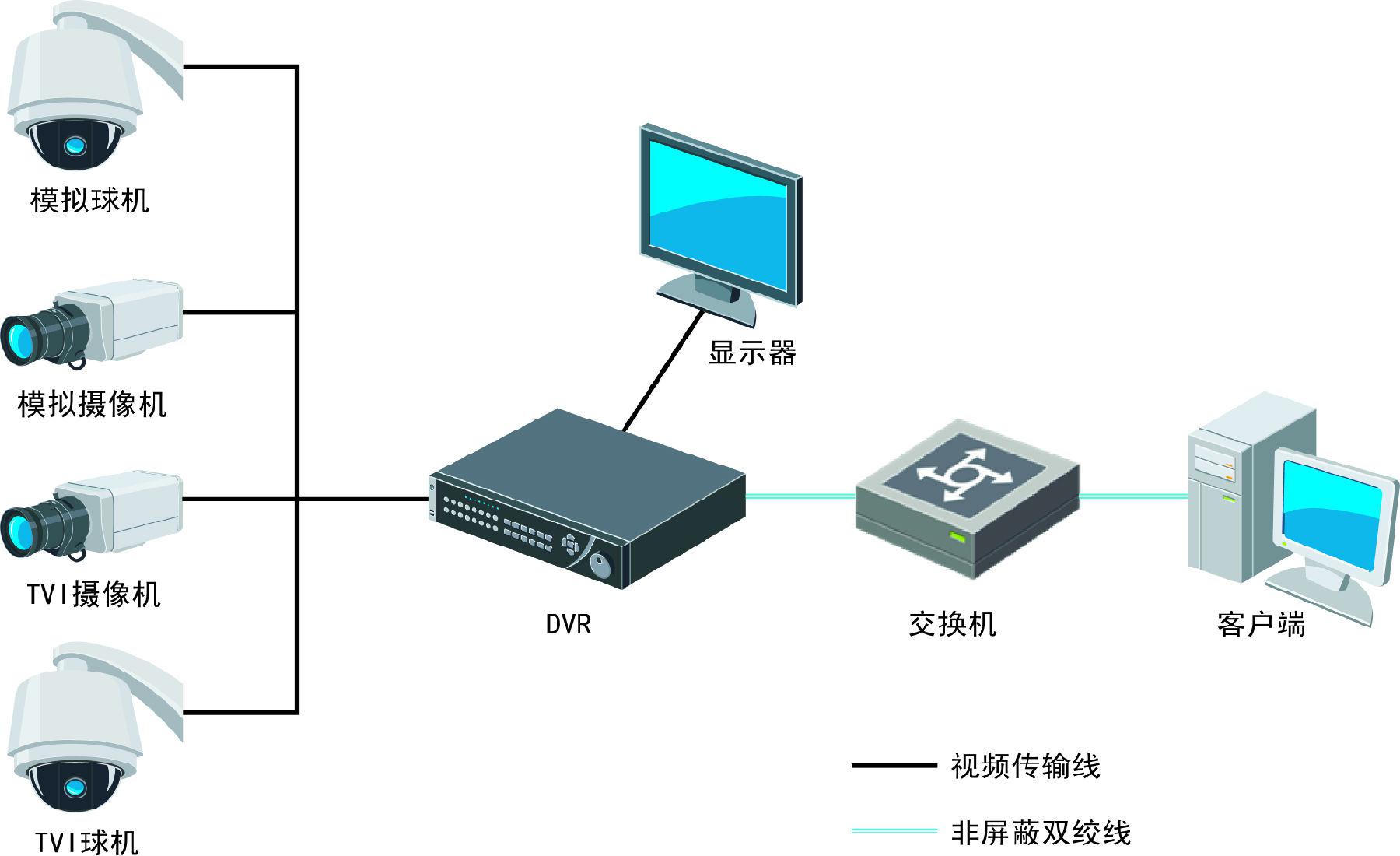

典型应用
详细参数
视音频输入
视频输入：16路，BNC接口
音频输入：4路，RCA接口
网络视频输入：2路
CVBS输出：1路，BNC接口
VGA输出：1路
HDMI输出：1路
音频输出：2路，RCA接口
视音频编解码参数
视频压缩标准：H.264
视频编码分辨率：1080P/720P/WD1/4CIF/VGA/CIF
视频帧率：1/16fps～实时
视频码率：32Kbps～10Mbps
码流类型：复合流/视频流
双码流：支持
音频压缩标准：G.711u
同步回放：16路
硬盘驱动器
类型：4个SATA接口，1个eSATA接口
最大容量：每个接口支持容量最大6TB的硬盘
录像管理
录像模式：手动录像、定时录像、移动侦测录像、智能侦测录像、报警录像、动测或报警录像、动测和报警录像
回放模式：即时回放、常规回放、事件回放、标签回放、智能回放、外部文件回放
备份模式：常规备份、事件备份
网络管理
网络协议：IPv6、HTTPS、UPnP（即插即用）、SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）等
外部接口
语音对讲输入：1个，RCA接口
网络接口：1个，RJ45 10M/100M/1000M自适应以太网口
USB接口：3个
串行接口：1个，标准RS-485串行接口/1个，标准RS-232串行接口/1个，键盘485串口
报警输入：16路
报警输出：4路
其他
电源：AC220V，50Hz
功耗（不含硬盘）：≤65W
工作温度：-10℃～＋55℃
工作湿度：10％～90％
机箱：19英寸标准1.5U机箱
尺寸：445mm（宽）×390mm（深）×70mm（高）
重量（不含硬盘）：≤5Kg
